1 ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ ВАННЫ АКРИЛОВЫЕ Ø Ø.70.65 см.70.65 см. Содержание: 1. Технические характеристики 2. Правила эксплуатации 4. Повседневный уход 5. Устранение неисправностей ВНИМАНИЕ!

Производитель рекомендует, чтобы сборка и установка ванны производилась только специалистами Сервисной службы имеющей Сертификат производителя! Телефон Сервисного центра 8 (351) 2 1. Технические характеристики Номинальное напряжение 220 В Номинальная частота 50 Гц Максимальная нагрузка на поддон 200 кг. Допустимое давление в водопроводе 1,5 2,0атм. Сборка Подготовка места вывод водопровода ½ вывод канализации 40, 50мм. розетка (для ванн с гидромассажем) Если под ванну делается подиум, то все расстояния, указанные на установочной схеме (особенно расстояния до точек вывода, горячей и холодной воды), должны измеряться от поверхности подиума. При невозможности обеспечить указанную на установочной схеме высоту сливной трубы, на месте установки изделия должен быть сооружен подиум.

Высота подиума должна быть такой, чтобы расстояние от его поверхности до центра сливной трубы не превышало величины, указанной на установочной схеме. Поверхность пола или подиума должна быть ровной и сплошной (без впадин и выступов) и обязательно покрывается плиткой. Ванна иногда весит свыше 100 кг, так что перемещать ее по голой цементной стяжке практически не возможно. 1 Неправильно - 2 - 3 Рис. 2 Правильно Обязательно наличие заземления в ванной комнате и устройства защитного отключения (УЗО) с током утечки 30мА согласно потребляемой мощности на электропроводке.

25А - для ванн с гидромассажем (далее: оборудование) (кабель трехжильный в двойной изоляции, медный) 2,5мм 2; 16А - для ванн (далее: оборудование) без гидромассажа. Обязательно наличие фильтров механической очистки на холодную и горячую воду. Не допускается установка фильтров непосредственно на выходную арматуру к оборудованию из-за габаритных размеров. Наличие редукторов, поддерживающих в системе водоснабжения одинаковое давление горячей и холодной воды не более 2,0 атмосфер. Не допускается установка редукторов непосредственно на выходную арматуру к оборудованию из-за габаритных размеров.

Помещение для сборки оборудования должно быть очищено от посторонних предметов, таких как: строительный мусор и пыль. От чистоты помещения зависит качество сборки и дальнейшие сроки качественной работы устанавливаемого оборудования. Ванна собирается в отодвинутом от стены положении, для ее монтажа необходимо оставлять свободное пространство в ванной комнате (так, чтобы ее можно было отодвинуть на расстояние не менее 60 см от стен). Так же для обеспечения дальнейшего обслуживания Покупатель обязан обеспечить свободный доступ к Оборудованию. Расстояние от потолка до крыши кабины должно составлять не менее 20 см.

Расстояние от Оборудования до других предметов (мебель, стиральная машина, унитаз, умывальник) установленных в ванной комнате должно составлять не менее 20 см. В целях безопасности и сохранности оборудования, производства качественной сборки, при установке оборудования, любые другие работы НЕ ДОПУСКАЮТСЯ. Сборка поддона А) Установите поддон на ровную чистую гладкую поверхность (чтобы избежать повреждения акрилового покрытия поддона) так, чтобы дно поддона вверху. Б) Установите шпильки, гайки, уголки крепления экрана, верхние и нижние ножки как показано на рисунках.

Две длинные шпильки используются по углам поддона, две длинные шпильки копятся к сиденью и одна короткая шпилька устанавливается в передней части поддона. Не затягивайте болты и не фиксируйте ножки саморезами, пока не выровняете конструкцию относительно предусмотренных для ее крепления мест на поддоне.

4 В) Закрепите каркас за дне поддона как показано на рисунке используя саморезы из комплекта подходящей длинны. Будьте очень аккуратны закрепляя саморезы, следите, чтобы острые концы саморезов не вышли с внутренней стороны поддона и не испортили акриловое покрытие 5 Г) Уприте верхнюю ножку в поддон и зафиксируйте ее 4-мя саморезами из комплекта подходящей длинны в предназначенном для этого на поддоне месте. Д) Вставьте экран в пазы так, чтобы его кромка полностью вошла в паз и края экрана не выходили за бортики поддона. Е) С помощью уголка крепления экрана зафиксируйте экран так, чтобы он был неподвижен. Ж) С помощью саморезов и декоративных колпачков закрепите экран 6 А) Установите поддон на подходящее место и отрегулируйте ее положение с помощью винтов на ножках. Б) С помощью уровня отрегулируйте положение поддона, он должен находиться строго горизонтально, после чего затяните гайки на винтах. При помощи уровня проверьте положение поверхности экрана.

Она должна располагаться вертикально. Выравнивание поддона Установите на поддон сливной клапан и стакан с гофрой так, чтобы резиновая прокладка находилась между поддоном и фиксирующей гайкой. Правила эксплуатации Уважаемый покупатель соблюдение данных правил эксплуатации и мер предосторожности описанных ниже позволит сохранить вашу ванну в надлежащем состоянии продлит срок ее эксплуатации.

Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения. Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром. Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых. Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования. Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.

Переключение режимов (тропический душ, гидромассаж спины, гидромассаж ног, лейка) осуществляется только при перекрытой подачи воды. Температура воды при использовании душевой кабины не должна превышать 40С.

Превышение данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила. При длительном не использовании душевой кабины отключите её из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках.

Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети. Избегайте попадание на акриловые поверхности тяжёлых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С 7 10. Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.

Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами. Акриловые поддоны ванн рассчитаны на определённую весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг. Запрещается заходить в ванну и вставать на поддон в обуви. Используйте ванну строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).

При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами 16. Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не относящихся к комплектации душевой кабины (дополнительные полочки, декоративные накладки, использование дополнительной покраски). В течение всего срока эксплуатации проверяйте ванну на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц. Повседневный уход. Используйте обычные жидкие моющие средства и мягкую ткань для мытья и протирки.

Запрещено пользоваться моющими средствами, содержащими ацетон, аммиак, каустическую соду, хлор, щелочи и органические растворители. Не пользуйтесь дезинфицирующими средствами, содержащими формальдегид. Использование подобных веществ для чистки душевой кабины может не только повредить акрил и силиконовые элементы, но так же и растворить герметик использующийся при сборке кабины.

Для полировки и наведения блеска можно пользоваться специально предназначенными для этого средствами. Если поверхность кабины стала пятнистой, нанесите зубную пасту на мягкую ткань и протрите ее. Осадок и налет, остающиеся от воды, с поверхности кабины лучше удалить, смочив мягкую ткань в слегка подогретом лимонном соке или уксусе. Неглубокие царапины и следы от окурков можно удалить, отшлифовав поверхность наждачной бумагой 2000, смоченной в воде, а затем отполировав ее с помощью зубной пасты и мягкой ткани.

Уход за деталями с металлическим покрытием. Слегка протрите металлические части мягкой х/б тканью, вытрите насухо. Ни в коем случае не протирайте их жесткой тканью. Панели и дверь из металлизированного стекла следует протирать мягкой тканью, смоченной в моющем средстве. Строго запрещается скоблить их острыми предметами. Раздвижную стеклянную дверь для мытья можно предварительно снять с каркаса.

Поддерживайте в чистоте поддон, избегайте засорения слива выпуска воды посторонними предметами. Один раз в 6 месяцев смазывайте ролики на дверях душевой кабины техническим вазелином. Устранение неисправностей Неисправность Причина Способ устранения 1. Отсутствует питание Вилка не вставлена в розетку. Вставьте вилку в розетку Не включен защитный выключатель.

Найдите и устраните короткое замыкание, заново подсоедините - 7 - 8 защитный выключатель. Не работает пульт управления 3. Вода из душа не течет 4.

Недостаточный напор воды из душа Сгорел предохранитель Вилка не вставлена в розетку. Повреждена электропроводка Душ засорился Головка душа или трубопровод засорились Недостаточное давление воды 5. Утечка воды Некачественная уплотняющая прокладка Нарушено соединение труб Повреждена труба Замените предохранитель Вставьте вилку в розетку Свяжитесь с компанией-продавцом, ремонт должен производиться специалистом Прочистите душ Прочистите или замените Дождитесь времени, когда давление воды увеличится Замените Восстановите Замените 6. Отсутствует освещение Засорился фильтр грубой очистки Перегорела лампа Разомкнута проводка Гарантийный талон Прочистите фильтр Замените Соедините провода, или вызовите мастера. По накладной/кассовому чеку от г. Убедительно просим Вас, во избежание недоразумений, внимательно изучить инструкцию по монтажу и эксплуатации.

Проверьте правильность заполнения гарантийного талона, обратите внимание на наличие даты продажи, подписи продавца, печати магазина. Неотъемлемой частью гарантийного талона является инструкция по монтажу и эксплуатации, а так же кассовый либо товарный чек с печатью на приобретённое оборудование. Если она не была Вам выдана Продавцом, обязательно запросите их.

Инструкция По Монтажу Гидромассажного Бокса Gm-129

Условия гарантийного обслуживания: 1. Гарантийный срок эксплуатации исчисляется в течение 360 дней со дня продажи. Производитель обязуется выполнять принимаемые на себя обязательства гарантийного обслуживания при условии эксплуатации и использования оборудования исключительно по его прямому назначению, в соответствии с инструкцией по монтажу и эксплуатации.

Гарантия распространяется на оборудование только при условии монтажа оборудования специализированной сервисной службой, имеющей сертификат Производителя. В противном случае гарантия на оборудование не распространяется и последующий ремонт проводиться за счет Покупателя. Гарантия не распространяется на оборудование установленное в местах общего пользования.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ГИДРОМАССАЖНЫХ ДУШЕВЫХ КАБИН River СЕРИИ Dunay 150/85,170/85 Dunay 150/85 МТ Размер 1500.850.2140 мм Dunay 150/85 ТН Размер 1500.850.2140 мм Dunay 170/85 МТ Размер 1700.850.2140 мм Dunay 170/85 ТН Размер 1700.850.2140 мм МТ - стекло матовое ТН - стекло тонированное 1. Инструкция по использованию гидромассажных боксов серии Dunay Благодарим за выбор гидромассажной душевой кабины нашей компании.

Это руководство по применению является общим ко всем гидромассажным боксам серии Dunay. Перед установкой и использованием кабины внимательно прочитайте инструкцию и обратите внимание на следующее: 1. Установку приобретенного оборудования рекомендуем производить силами представителей сервисных центров, которые обеспечат последующее качественное гарантийное обслуживание гидромассажного бокса. Наша гарантия не распространяется на повреждения и недостатки, возникающие в случае неправильной установки душевой кабины своими силами или действий, не предусмотренных данной инструкцией.

Такие органические растворители и сильные кислотные химикаты как ацетон, аммиак и бензин могут растворить или разрушить акриловые части и гальванопластиковые покрытия (центральная стойка и алюминиевые профили). Инструкция по установке Обязательные рекомендации по проведению работ для установки гидромассажного оборудования 1. Установка гидромассажного бокса производится в предназначенном для этого помещении, в строгом соответствии со схемой проведения работ.

Стены и пол на месте установки должны быть облицованы и не должны иметь никаких выступов в пределах габаритных размеров оборудования (в том числе бордюров). Перед установкой кабины все отделочные работы, включая отделку потолка, должны быть завершены. При подготовке водопроводных коммуникаций для подключения оборудования требуется установка фильтров механической очистки воды. Гарантия на душевую кабину не распространяется при нарушениях инструкции по установке и использованию. Давление воды в системе должно находиться в пределах 2-5 атмосфер. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов.

Если разница в давлении горячей и холодной воды превышает 0,5 атм., требуется установка обратных клапанов. Установка фильтров и редукторов на выводы, непосредственно подготовленные для подключения оборудования, не допускается. Выводы горячей и холодной воды должны иметь наружную резьбу диаметром 1/2, диаметр отверстия для подключения канализации - 50 мм. Для обеспечения слива воды из поддона канализационная труба должна быть ниже дна поддона. Подключение оборудования к электрической сети должно быть выполнено без дополнительных соединений, отдельным кабелем, проложенном от электрощита к оборудования. Кабель должен быть медным трехжильным в двойной изоляции сечением не менее 2,5 мм2.

Кабель должен быть подключен к отдельному двухполюсному автомату, комбинированному с устройством защитного отключения (У30). Требования, предъявляемые к У30: напряжение 220-240Вт, разрешенный ток 16 А.

Максимально допустимая температура воды при использовании акриловых ванн и кабин не должна превышать 60 градусов С. Установка и выравнивание поддона Ванна поставляется установленной на каркас. Для удобства снимите с ванны экраны. Установите ванну на подготовленное место.

Уровнем проверьте горизонтальность ванны. При необходимости отрегулируйте горизонтальное положение ванны с помощью регулировочных винтов на ножках каркаса.

Установите слив - перелив, обработав места соединения санитарным герметиком. К сливу - переливу подсоедините гофрированный шланг. Для удобства дальнейшей сборки отодвиньте ванну от места, на котором она будет стоять. После окончательной сборки душевой кабины установите ванну на подготовленное место. На все места соединения деталей душевой кабины предварительно нанести санитарный силиконовый герметик.

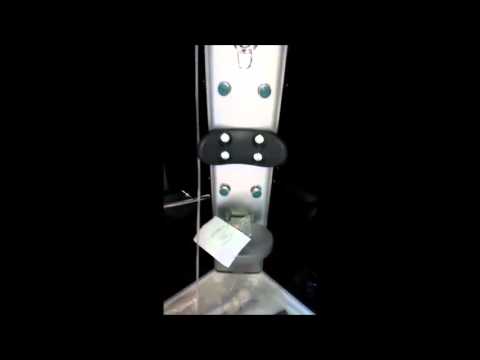

Сборка центральной стойки. Установите смеситель с переключателем режимов работы. Установите панель управления. Все места соединений обрабатывайте санитарным герметиком. Установите форсунки и набор воды в ванну 4.4. С помошью шлангов соедините между собой форсунки, соедините выходы переключателя режимов работы смесителя с форсунками и набором воды в ванну. в соответствии со схемой 3.

Присоедините к выходам переключателя режимов работы смесителя шланги, которые будут подключены к верхнему душу,к шлангу ручного душа и массажеру для ног. Сборка душевой кабины. Сборка задних стенок.

Инструкция По Монтажу Гидромассажного Бокса Gm-229

Установите на левую заднюю стенку полку для косметических средств, крепление для шланга массажера ног и массажер для ног. На правую заднюю стенку установите зеркало, штангу для регулированггя высоты ручного душа.

Соедините задние стенки (Ьack walls) с центральной панелью (middle panel), совместив крепежные отверстия, и соедините их с помощью шурупов с гайками, (схема 1). На места соединения центральной панели с задними стенками нанести санитарный герметик. Соедините выходы переключателя режимов работы смесителя с душевым шлангом и креплением для шланга массажера для ног. Не затягивайте винты до упора. Это позволить регулировать их положение в ходе дальнейшей установки. Затяните винты только по окончании полной установки кабины.

Профили задних стенок вставьте в угловые профили боковых стенок и закрепите их винтами через крепежные отверстия. Поставьте собранную часть каркаса душевой кабины на ванну. Сборка передней стенки.

Соедините верхний и нижний направляющие профили с боковыми вертикальными профилями. На неподвижные стекла передней стенки с одной стороны наденьте уплотнители, обработайте санитарным герметиком и вставьте в их в собранный каркас.

Установите собранную переднюю стенку с неподвижными стеклами на ванну. Вставьте боковые стеклянные стенки с другой стороны вертикального углового профиля, уже установленного на каркас передней стенки. Сборка гидромассажного бокса. Выровняйте на ванне каркас душевой кабины по бортику ванны, просверлите отверстия на ванне соответственно отверстиям на нижних профилях задних стенок и соедините каркас душевой кабины с ванной винтами, нанесите на места соединений санитарный герметик. На крышу установите вентилятор, головной душ, динамик и верхний свет.

Установите крышу на каркас душевой кабины. Подключите шланг от переключателя режимов работы к верхнему душу. Подключите все электрооборудование в соответствии с отметками на проводах. С помощью винтов прикрепите крышу к каркасу задних стенок душевой кабины. На стеклянные панели дверей установите ручки и ролики, ролики с кнопкой регулировки устанавливаются снизу. Навесьте двери, сначала вставив ролики в верхний направляющий профиль, затем, нажав кнопки регулировки на нижних роликах, установите их в нижний направляющий профиль.

Наденьте прозрачные водонепроницаемые уплотнители на внутренние стороны дверей. На место стыка дверей наденьте магнитные уплотнители. Все крепежные отверстия внутри душевой кабины закройте декоративными колпачками.

Инструкция По Использованию

Подсоедините гофрированный шланг от слива-перелива к сливному отверстию канализации. Установите на ванну декоративные экраны. Подключите все электрооборудование согласно отметкам на проводах 6.

Инструкция По Монтажу Гидромассажного Бокса Gm-228

Подключение к системе водоснабжения Подсоедините трубы подачи воды к подготовленному отводу горячего и холодного водоснабжения, в соответствии со схемой подключения воды (схема 3). Шланги для подключения к системе водоснабжения в комплект поставки не входят 6.1 Проверка герметичности. Включите воду и проверьте герметичность всех соединений на центральной стойке, крыше и задней стеклянной стенке.

По истечении 24 часов после установки душевой кабины пролейте из душевой лейки места соединений. При отсутствии протеканий можете пользоваться душевой кабиной. При необходимости повторно нанесите герметик по швам соединения Установите гидромассажную душевыую кабину на подготовленное заранее место, на котором производилась регулировка ванны по уровню. Эксплуатация душевой кабины Стеклянные двери. Стеклянные двери изделия представляют собой раздвижную конструкцию, герметичность закрывания дверей обеспечивается магнитным уплотнителем. Двери открываются и закрываются без усилия. Пожалуйста, не прилагайте усилия при открывании - закрывании дверей во избежание повреждения кабины.

Инструкция По Эксплуатации

В случае возникновения затруднений необходимо смазать верхний и нижний направляющий профиль силиконовой смазкой и отрегулируйте верхние ролики. Смеситель имеет керамический картридж, вы можете регулировать напор воды поворотом ручки смесителя вверх вниз и температуру воды поворотом ручки смесители влево / вправо.
